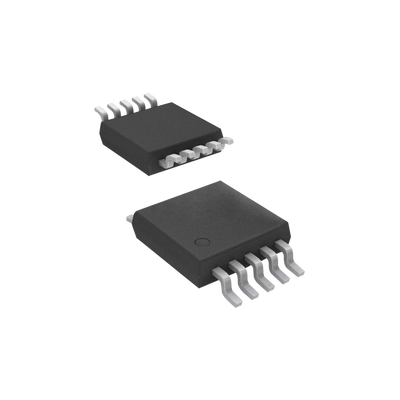

Circuito Integrado Amplificador de Audio 1.1 Watt, AB 10MSOP

Especificaciones Técnicas

Características Principales

  • Amplificador de audio de 1.1 watt integrado
  • Compatibilidad con encapsulado AB 10MSOP
  • Alta eficiencia energética en aplicaciones de audio
  • Formato compacto para dispositivos portátiles
  • Diseñado para reducir distorsiones en sonido

Especificaciones Principales

  • Potencia de salida: 1.1W (típico) a 5V, 350mW (típico) a 3V
  • Distorsión: <1% THD+N a 1kHz
  • Corriente de apagado: 0.1µA (típico)
  • PSRR: 62dB (típico) a 217Hz
  • Tiempo de activación: 80ms (típico), 110ms (máx.)

Aplicaciones

  • Teléfonos móviles
  • Dispositivos electrónicos portátiles
  • PDA's
  • Sistemas de audio de bajo consumo
  • Equipos de comunicación
Rango de Operación
  • Voltaje de operación: 2.2V - 5.5V
  • Rango de temperatura: -40°C a 85°C
  • Resistencia térmica (θJA): 56°C/W a 220°C/W dependiendo del paquete
Características de Diseño
  • No requiere capacitores de acoplamiento
  • Modo de apagado con muy baja corriente
  • Estable en ganancia unitaria
  • Protección contra sobrecalentamiento
  • Circuito de eliminación de ruido
Opciones de Encapsulado
  • DSBGA
  • WSON
  • VSSOP
Rango Absoluto Máximo
  • Voltaje de suministro: 6.0V
  • Temperatura de almacenamiento: -65°C a +150°C
  • Voltaje de entrada: -0.3V a VDD +0.3V
Especificaciones Eléctricas (5V)
  • Corriente en reposo: 5mA (máx.)
  • Corriente de apagado: 0.1µA (máx.)
  • Voltaje de offset: 5mV (máx.)
  • Ruido de salida: 26µV RMS
Especificaciones Eléctricas (3V)
  • Corriente en reposo: 4.5mA (máx.)
  • Corriente de apagado: 0.1µA (máx.)
  • Voltaje de offset: 5mV (máx.)
  • Potencia de salida: 350mW (máx.)
Especificaciones Eléctricas (2.6V)
  • Corriente en reposo: 3.5mA
  • Corriente de apagado: 0.1µA
  • Potencia de salida: 250mW (R=8Ω), 350mW (R=4Ω)

Componentes Externos

  • Ri: Resistencia de entrada inversora que establece la ganancia
  • Ci: Capacitor de acoplamiento de entrada
  • Rf: Resistencia de retroalimentación
  • Cs: Capacitor de bypass de alimentación
  • Cb: Capacitor de bypass para filtro de media alimentación

Protección ESD

  • Susceptibilidad ESD: 2000V (modelo humano), 200V (modelo máquina)
  • Protección interna limitada contra descargas electrostáticas
  • Recomendado almacenamiento en espuma conductiva
  • Evitar manipulación directa de terminales sin protección ESD

Características de Diseño

  • Diseño Boomer™ para alta calidad de salida
  • No requiere capacitores de salida o bootstrap
  • Configurable mediante resistencias externas de ganancia
  • Protección contra sobrecalentamiento
  • Circuito de eliminación de ruido durante encendido/apagado

Conexiones

  • 8 bump DSBGA
  • VSSOP
  • 9 bump DSBGA
  • WSON
SYSCOM
brand

Circuito Integrado Amplificador de Audio 1.1 Watt, AB 10MSOP

Modelo: 296-38129-1-ND

Código SAT: 32101600

Precio final

MXN $112.11

IVA INCLUIDO ENTREGA INMEDIATA

1

Existencias

8

Garantía

3 Años
