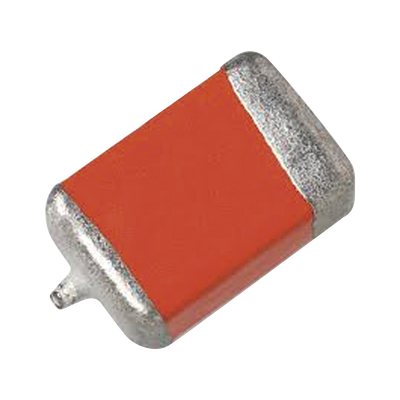

Capacitor de Tantalio tipo SMD de 100 uFd, 10 Vcc para C12, C13 y C25 del Monitor COM-3010.

Especificaciones Técnicas

Características Generales

  • Tipo: Capacitor de Tantalio SMD
  • Capacitancia: 100 µF
  • Voltaje nominal: 10 Vcc
  • Ubicación: C12, C13 y C25
  • Aplicación: Monitor COM-3010
  • Temperatura operativa: -55 °C a +125 °C

Características Técnicas

  • Tolerancia: ±10%, ±20%
  • Material: Halógeno libre (excepto caso R)
  • Terminaciones: 100% estaño (estándar), estaño/plomo disponible
  • Empaque: Bobina de 8 mm, 12 mm según EIA 481 e IEC 60286-3
  • Compatibilidad: Código de carcasa compatible con EIA 535BAAC y CECC 30801
  • Nivel de sensibilidad a humedad: Nivel 2a
Especificaciones Eléctricas
  • Corriente de fuga (DCL): 10 µA (máx. para 100 µF)
  • Factor de disipación (DF): 8% (máx. para 100 µF)
  • Resistencia en CA (ESR): 0.45 Ω (mín. para 100 µF en caso B)
  • Rizado: 0.43 A (máx. para 100 µF en caso B)
Dimensiones
  • Código de Carcasa: B
  • L (máx.): 0.158' [4.0 mm]
  • W (±0.012): 0.110' [2.8 mm]
  • H (±0.024): 0.075' [1.9 mm]
  • Terminación A: 0.031' [0.8 mm]
  • Terminación B: 0.097' [2.5 mm]
Códigos de Orden
  • Código: 595D107(1)010B
  • Tolerancia: X0 = ±20%
  • Terminación: 2 = 100% estaño
  • Empaque: T = Bobina de 7' [178 mm]
Características de Desempeño
  • Amplio rango de capacitancia
  • Derating de voltaje arriba de 85 °C
  • Disponible en empaque conformal
  • Alta confiabilidad
  • Baja ESR
  • Baja pérdida dieléctrica
Aplicaciones
  • Equipos médicos
  • Circuitos de alimentación
  • Filtrado de rizado
  • Acoplamiento y derivación
  • Electrónica de consumo
  • Automotriz
Opciones de Terminación
  • 2 = 100% estaño (estándar)
  • 4 = Terminación dorada
  • 8 = Revestimiento de estaño/plomo 60/40

Reemplazos y Substitutos

  • Pueden usarse series con mayor voltaje nominal
  • Pueden usarse series con menor tolerancia de capacitancia
  • Pueden usarse series con menor ESR (por ejemplo serie 594D)
  • Pueden usarse series con mayor confiabilidad (por ejemplo serie T95)

Recomendaciones de Almacenamiento

  • Nivel de sensibilidad a humedad: 2a
  • Tiempo máximo de almacenamiento en ambiente controlado: 1 año
  • Temperatura de almacenamiento: -55 °C a +125 °C
  • Humedad relativa máxima: 50%

Esta documentación está sujeta a cambios sin previo aviso. Los productos descritos aquí y este documento están sujetos a descargos específicos en www.vishay.com/doc?91000

RAMSEY
brand

Capacitor de Tantalio tipo SMD de 100 uFd, 10 Vcc para C12, C13 y C25 del Monitor COM-3010.

Modelo: CATA-5

Código SAT: 32121508

Precio final

MXN $168.42

IVA INCLUIDO ENTREGA INMEDIATA

1

Existencias

6

Garantía

3 Años
