InicioMisceláneoRefaccionesRadiocomunicaciónCATA-6
thumbnail-0

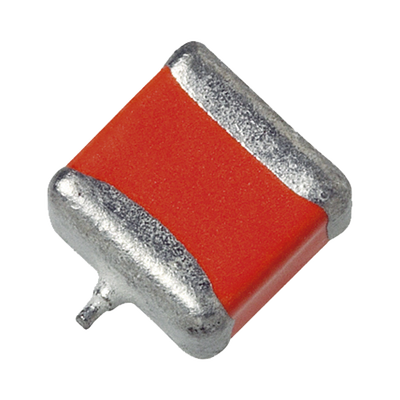

Capacitor de Tantalio tipo SMD de 22 uFd, 35 Vcc para C2, C4, C7, C18, C23, C34 y C52 del Monitor COM-3010.

Especificaciones Técnicas

Características Generales

  • Tipo: Capacitor de Tantalio SMD
  • Capacidad: 22 μF
  • Voltaje Máximo: 35 VCC
  • Temperatura de Operación: -55 °C a +125 °C
  • Aplicación: Monitor COM-3010 (posiciones C2, C4, C7, C18, C23, C34 y C52)

Características Técnicas

  • Tolerancia: ±10 %, ±20 %
  • Nivel de Humedad: Nivel 2a
  • Terminales: 100 % estaño (estándar), estaño/plomo disponible
  • Empaque: 8 mm y 12 mm en cinta y carrete (EIA 481 e IEC 60286-3)
  • Compatibilidad: Código de carcasa compatible con EIA 535BAAC y CECC 30801
Especificaciones Eléctricas
  • DF (Disipación): 6 % máx
  • ESR: 0.75 Ω a 0.95 Ω
  • Rizado: 0.34 A a 0.39 A
  • Corriente de Fuga: 2.2 μA a 4.4 μA
Dimensiones
  • Longitud: 0.146' [3.7 mm]
  • Ancho: 0.072' ± 0.012' [1.8 mm ± 0.3 mm]
  • Altura: 0.056' ± 0.012' [1.4 mm ± 0.3 mm]
  • Terminal: 0.031' ± 0.012' [0.8 mm ± 0.3 mm]
Código de Orden
  • Código: 595D226(1)035B(2)(3)
  • Tolerancia: X9 (±10%) o X0 (±20%)
  • Terminación: 2 (100% estaño), 4 (dorado), 8 (estaño/plomo)
  • Empaque: T (7') o W (13')
Aplicaciones
  • Fuentes de alimentación
  • Filtros de RF
  • Circuitos de temporización
  • Acoplamiento y derivación
  • Equipos médicos y militares
Características de Rendimiento
  • Baja impedancia a altas frecuencias
  • Estabilidad térmica
  • Bajo nivel de ruido
  • Larga vida útil
  • Alta confiabilidad

Notas de Aplicación

  • Para temperaturas superiores a 85 °C, es necesario reducir el voltaje de operación
  • La terminación de ánodo debe tener un mínimo de 0.010' [0.25 mm]
  • Para aplicaciones que requieran compatibilidad RoHS, especificar terminaciones en estaño (100%)
  • La serie 595D ofrece opciones con mayor voltaje, tolerancia más ajustada, menor ESR (ej: serie 594D) o mayor confiabilidad (ej: serie T95)
RAMSEY
brand

Capacitor de Tantalio tipo SMD de 22 uFd, 35 Vcc para C2, C4, C7, C18, C23, C34 y C52 del Monitor COM-3010.

Modelo: CATA-6

Código SAT: 32121508

Precio final

MXN $379.07

IVA INCLUIDO ENTREGA INMEDIATA

1

Existencias

5

Garantía

3 Años
