Especificaciones Técnicas
Descripción

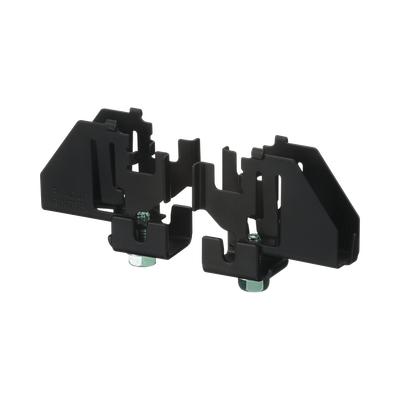

Los clips de empalme para intersección Wyr-Grid® se utilizan en sistemas de enrutamiento de cables para unir rápidamente charolas Wyr-Grid®. Se necesitan tres piezas para crear una intersección en T o en ángulo recto.
- Color negro
- Acabado/Recubrimiento: Recubierto en polvo negro
- Material: Acero
- Número de piezas: 3
- Altura total (mm): 76.4
- Longitud total (mm): 81.3
- Ancho total (mm): 34.2
- Cumple con RoHS
Características Técnicas
Compatibilidad
- Anchos compatibles: 8', 12', 18', 24' y 30' (203mm, 305mm, 457mm, 610mm y 762mm)
- Sistema compatible: Wyr-Grid® Overhead Cable Tray Routing System
Construcción
- Material: Acero pre-galvanizado con recubrimiento en polvo negro
- Cumple con normas: UL Classified para conductores de puesta a tierra según NEC 392.3(C) y 392.7(B)
- Cumple con: NEMA VE 1-2002 y ANSI/NFPA 70 (NEC)
- Resistente a la corrosión según ASTM A653/A653M-08 y A641/A641M-09
Dimensiones
- Altura total: 76.4 mm
- Longitud total: 81.3 mm
- Ancho total: 34.2 mm
Certificaciones
- RoHS
- UL Classified
- EN61537:2007
Características Principales
- Diseño modular para fácil instalación
- Conector de empalme para intersecciones en T o en ángulo recto
- Tres piezas necesarias por intersección
- Compatible con diferentes anchos de charolas (8' a 30')
- Sistema de conexión sin necesidad de herramientas especiales
- Proporciona continuidad eléctrica entre secciones
Aplicaciones
- Centros de datos
- Edificios conectados
- Aplicaciones industriales de automatización
- Instalaciones con necesidad de enrutamiento de cables de cobre, fibra óptica o energía
- Sistemas que requieren separación de cableado de cobre y fibra óptica
Especificaciones Técnicas Adicionales
Normas y Certificaciones
- UL Classified para conductores de puesta a tierra según NEC 392.3(C) y 392.7(B)
- Cumple con NEMA VE 1-2002 y ANSI/NFPA 70 (NEC)
- Resistente a la corrosión según ASTM A653/A653M-08 y A641/A641M-09
- EN61537:2007 Sistemas de bandejas de cables
- RoHS
Opciones de Montaje
- Trapeze brackets (8' a 30')
- Montaje en pared
- Montaje directo en gabinetes
- Montaje en bastidores de 4 postes
Compatibilidad con Sistema Wyr-Grid®
PANDUIT
Kit de Accesorios para Unir Charolas Wyr-Grid de Panduit en Intersecciones, Compatible con 8, 12, 18, 24 y 30 in de Ancho, Color Negro
Modelo: WGINTSPLBL
Código SAT: 39131714
Precio final
MXN $944.03
IVA INCLUIDO • ENTREGA INMEDIATA
1
Existencias
1
Garantía
3 Años
