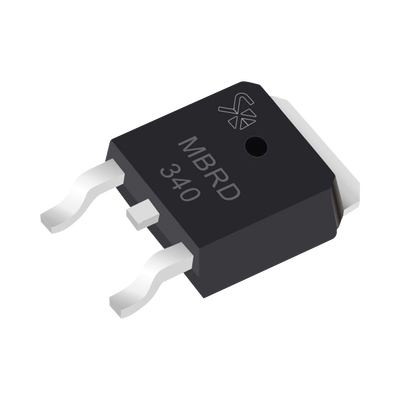

Name: Diodo Rectificador Schottky, 3 Amp., 40 PIV, para SMD, Montaje DPAK, Tipo Anodo Dual.
Brand: SYSCOM
SKU: 190573
Price: 84.21 MXN
Availability: InStock

Características Principales

Diodo Rectificador Schottky de 3 Amperios
Voltaje Inverso Pico Máximo (VRRM): 40V
Paquete DPAK para montaje superficial (SMD)
Tipo Anodo Dual
Diseñado para rectificación en fuentes de alimentación

Características Técnicas

Corriente promedio rectificada: 3A (TC = +125°C)
Corriente de pico repetitiva: 6A (onda cuadrada, 50% duty cycle)
Corriente de sobrecarga no repetitiva: 75A (medio ciclo, 60Hz)
Corriente inversa de pico (IRRM): 1A (2μs, 1kHz)
Temperatura de unión: -65°C a +175°C

Características Eléctricas

Tensión directa máxima (VF): 0.6V (3A, +25°C)
Tensión directa máxima (VF): 0.625V (6A, +125°C)
Corriente inversa máxima (IR): 0.2mA (40V, +25°C)
Corriente inversa máxima (IR): 20mA (40V, +125°C)
Velocidad de conmutación extremadamente rápida

Características Mecánicas

Encapsulado: Epoxy moldeado
Peso: 0.4 gramos (aproximadamente)
Temperatura de soldadura: 260°C máximo por 10 segundos
Resistencia a ESD: Machine Model = C, Human Body Model = 3B

Características Térmicas

Resistencia térmica unión-caja (RθJC): 6°C/W
Resistencia térmica unión-ambiente (RθJA): 80°C/W
Requiere disipación adecuada según condiciones de operación

Opciones de Empaque

75 unidades por barra
1,800 unidades en cinta y carrete
2,500 unidades en cinta y carrete

Aplicaciones Típicas

Fuentes de alimentación de conmutación
Inversores
Circuitos de protección y direccionamiento
Circuitos de conmutación inductiva
Sistemas automotrices (con sufijos NRVBD y SBRD)

Especificaciones de Seguridad

Cumple con RoHS
Libre de plomo y halógenos
Calificado AEC-Q101 para aplicaciones automotrices
Capaz de PPAP
No recomendado para aplicaciones médicas críticas

Consideraciones de Diseño

Requiere disipación térmica adecuada
Velocidad de conmutación dv/dt: 10,000 V/μs
Requiere validación de parámetros típicos por aplicación
Cumple con estándares JEDEC TO-252
Requiere verificación de disipación de potencia

Especificaciones Técnicas

Características Principales

Características Técnicas

Características Eléctricas

Aplicaciones Típicas

Especificaciones de Seguridad

Consideraciones de Diseño

Diodo Rectificador Schottky, 3 Amp., 40 PIV, para SMD, Montaje DPAK, Tipo Anodo Dual.
