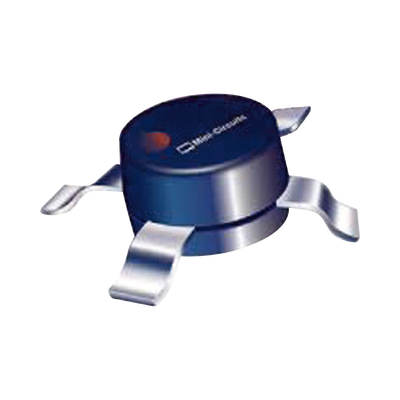

Name: Amplificador Monolítico MMIC MAR-8A CD-1 GHz 25 dB 65 mA VV105
Brand: SYSCOM
SKU: 190698
Price: 219 MXN
Availability: InStock

Características Generales

Amplificador Monolítico MMIC
Rango de frecuencia: DC-1 GHz
Bajo voltaje de operación (3.7V típico)
Baja disipación de potencia
Puede eliminar la necesidad de inductor de RF (RFC)
Alta ganancia: 31.5 dB a 0.1 GHz
Impedancia internamente acoplada a 50 Ohms
Bajo ruido
Estabilidad mejorada
Protección contra transitorios de alimentación
Conformidad RoHS
Aguanta lavado acuoso

Especificaciones Eléctricas

Rango de Frecuencia: DC-1 GHz
Ganancia: 31.5 dB a 0.1 GHz / 25 dB a 1 GHz
Retorno de entrada: 15.5 dB
Retorno de salida: 11 dB
Potencia de salida @ 1 dB compresión: +12.5 dBm a 1 GHz
IP3 de salida: +25 dBm a 1 GHz
Figura de ruido: 3.1 dB a 1 GHz
Corriente operativa recomendada: 36 mA
Voltaje de operación: 3.2-4.2 V (3.7 V típico)
Resistencia térmica: 119 °C/W

Aplicaciones

Sistemas celulares
Instrumentación
Comunicaciones

Ratings Máximos

Temperatura de operación: -40°C a 85°C
Temperatura de almacenamiento: -55°C a 100°C
Corriente máxima: 65 mA
Disipación de potencia: 250 mW
Potencia de entrada: 13 dBm

Características de Diseño

Encapsulado VV105 (Micro-X)
Diámetro de cuerpo: 0.085'
Acabado de terminales: estaño-plata sobre níquel
Tape & Reel: F20
Evaluación de PCB: TB-432-8A+
Ambiental: ENV08T3

Clasificaciones ESD

Modelo de cuerpo humano (HBM): Clase 2 (2000V a <4000V)
Modelo de dispositivo cargado (CDM): Clase C4 (500V a <=1000V)
Clasificación MSL: Nivel 1 según IPC/JEDEC J-STD-020C

Conexiones

Pin 1: RF IN (requiere capacitor de bloqueo DC)
Pines 2,4: GND (conexión a tierra)
Pin 3: RF OUT y DC IN (requiere capacitor de bloqueo DC y RFC)

Reemplazo de Modelos

Reemplazo exacto para MAR-8
Reemplazo exacto para MSA-0885a,b
Requiere cambio de valores de resistores de polarización para reemplazar MAR-8SM o MSA-0866
