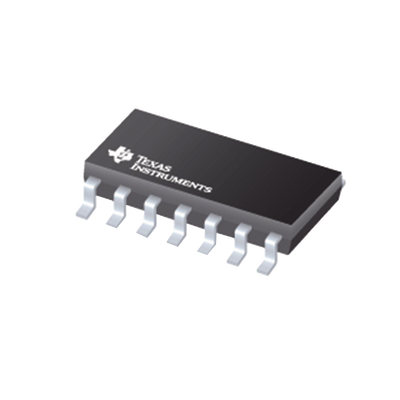

Name: Circuito Integrado (IC109) FET Quad OpAmp para RAMSEY COM3010 (SO-14).
Brand: RAMSEY
SKU: 204237
Price: 505.52 MXN
Availability: InStock

Características Principales

Cuatro amplificadores operacionales en encapsulado SO-14
Tecnología FET para bajo ruido
Alta precisión y rendimiento estable
Configuración compacta ideal para diseños integrados
Diseñado específicamente para Ramsey COM3010

Rango de Operación

Temperatura: −40˚C a +125˚C
Tensión de Alimentación: 2.5V a 15.5V
Corriente de Alimentación: 2.0-4.6mA (dependiendo de V+)

Características Eléctricas

Offset Voltage: 0.11mV (típico)
Input Bias Current: 0.15pA (típico)
CMRR: 82dB (mínimo 63dB)
PSRR: 82dB (mínimo 63dB)
Slew Rate: 0.5-1.3V/µs

Desempeño

Ganancia de Voltaje: 120dB
Ancho de Banda: 1.5MHz
Distorsión Armónica: 0.01% (1kHz)
Corriente de Salida: ±30mA

Conexión y Paquete

Tipo: SO-14
Thermal Resistance: 118°C/W
Temperatura de Soldadura: 260°C (máx.)

Aplicaciones Típicas

Amplificador para sensores automotrices
Acondicionamiento de señal en sensores de presión
Electrónica para sensores de oxígeno
Circuitos de medición de temperatura
Sistemas de detección de velocidad

Características Avanzadas

Entrada y salida Rail-to-Rail
Rango de entrada común extendido
Bajo ruido de entrada
Alta inmunidad al ruido
Bajo consumo de potencia

Condiciones Límites

Tensión Diferencial: ±Tensión de alimentación
Temperatura de Unión: 150°C
ESD Tolerance: 2000V
Corriente de Entrada: ±5mA

Especificaciones Técnicas

Características Principales

Aplicaciones Típicas

Circuito Integrado (IC109) FET Quad OpAmp para RAMSEY COM3010 (SO-14).
