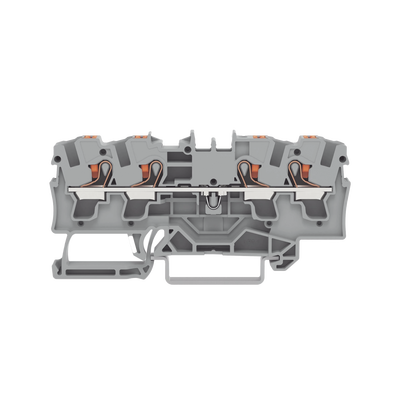

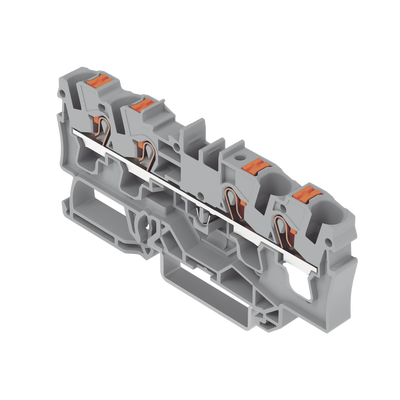

Name: Borna de Paso / 4 Conductores / Push-in CAGE CLAMP® / 4 mm² / 32 A / 800 V / Carril DIN / ATEX IECEx / Prueba Ø4 mm
Brand: WAGO
SKU: 226951
Price: 58.4 MXN
Availability: InStock

WAGO modelo: 2204-1401

Borna de paso profesional para 4 conductores con tecnología Push-in CAGE CLAMP® que permite conexiones rápidas y seguras sin herramientas para conductores de hasta 4 mm². Diseñada para montaje en carril DIN 35 x 15 y 35 x 7,5 mm, cuenta con certificaciones ATEX e IECEx para uso en áreas peligrosas. Incluye orificio de prueba de Ø4 mm para mediciones sin desconexión y marcaje lateral y central para identificación. Fabricada en poliamida PA 66 con clasificación UL 94 V0 para alta resistencia al fuego y temperatura de operación desde -60°C hasta +105°C.

Características Generales

Tipo: Borna de paso para 4 conductores
Tecnología: Push-in CAGE CLAMP®
Accionamiento: Tecla de operación
Color: Gris con actuador naranja
Marcaje: Lateral y central
Orificio de prueba: Sí, Ø4 mm
Montaje: Carril DIN 35 x 15 y 35 x 7,5 mm

Especificaciones Eléctricas

Tensión asignada IEC/EN: 800 V
Tensión de choque: 8 kV
Corriente asignada: 32 A
Corriente máx. sección 4mm²: 41 A
Tensión UL/CSA: 600 V
Corriente UL/CSA: 30 A
Tensión ATEX: 550 V
Corriente ATEX: 31 A
Corriente ATEX con puente: 30 A
Pérdida de potencia/polo: 1.024 W
Resistencia: 0.001 Ω

Conexión y Conductores

Puntos de conexión: 4
Potenciales: 1
Niveles: 1
Ranuras puenteado: 2
Material conductor: Cobre
Sección nominal: 4 mm²
Conductor rígido: 0.5–6 mm² / 20–10 AWG
Conductor rígido enchufable: 1–6 mm² / 14–10 AWG
Conductor flexible: 0.5–6 mm² / 20–10 AWG
Conductor flexible con puntera: 0.5–4 mm² / 20–12 AWG
Conductor flexible enchufable: 1.5–4 mm² / 18–12 AWG
Longitud pelado: 11–13 mm / 0.43–0.51 in
Dirección cableado: Frontal

Dimensiones y Materiales

Anchura: 6.2 mm / 0.244 in
Altura: 78.7 mm / 3.098 in
Profundidad desde carril: 32.9 mm / 1.295 in
Peso: 11.3 g
Material aislamiento: Poliamida (PA 66)
Clase inflamabilidad UL 94: V0
Carga de fuego: 0.273 MJ
Color actuador: Naranja
Temp. procesamiento: -35°C a +85°C
Temp. servicio: -60°C a +105°C

Certificaciones

IEC/EN 60947-7-1: DEKRA Certification B.V.
CSA C22.2: DEKRA Certification B.V.
UL 1059: Underwriters Laboratories Inc.
KEMA/KEUR: DEKRA Certification B.V.
ATEX: PTB 18 ATEX 1006 U
IECEx: PTB 18.0013U
CCC: CNEX
INMETRO: TÜV Rheinland do Brasil
Marina ABS/BV/DNV/LR: Aprobado

Especificaciones Técnicas

WAGO modelo: 2204-1401

Características Generales

Borna de Paso / 4 Conductores / Push-in CAGE CLAMP® / 4 mm² / 32 A / 800 V / Carril DIN / ATEX IECEx / Prueba Ø4 mm
