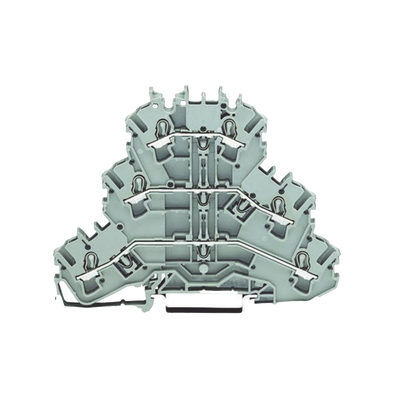

Name: Borna de Paso Triple / 3 Niveles L/L/L / 6 Puntos Conexión / Push-in CAGE CLAMP® / 2.5 mm² / 24 A / 500 V / Aplicaciones Ex e II / Carril DIN 35x15 y 35x7.5
Brand: WAGO
SKU: 226953
Price: 76.39 MXN
Availability: InStock

WAGO modelo: 2002-3201

Borna de paso triple nivel con configuración L/L/L para aplicaciones de distribución eléctrica en entornos industriales. Diseñada con tecnología Push-in CAGE CLAMP® que permite conexiones rápidas y seguras sin necesidad de herramientas para conductores rígidos. Compatible con carriles DIN 35x15 mm y 35x7.5 mm, ideal para instalaciones en cuadros eléctricos y paneles de control. Certificada para aplicaciones en áreas peligrosas Ex e II según ATEX e IECEx, con capacidad para 24 A y 500 V. Fabricada en poliamida PA 66 con clasificación UL 94 V0 para alta resistencia al fuego y excelentes propiedades dieléctricas.

Características Generales

Color: Gris
Niveles: 3
Puntos de Conexión: 6
Potenciales: 3
Ranuras de Puenteado: 6
Marcaje de Potencial: L/L/L
Tipo de Montaje: Carril DIN-35
Nivel de Marcaje: Marcaje central/lateral
Material de Aislamiento: Poliamida (PA 66)
Clase de Inflamabilidad UL 94: V0
Peso: 16,8 g
Carga de Fuego: 0,344 MJ

Especificaciones Eléctricas

Tensión Asignada IEC/EN: 500 V
Tensión de Choque: 6 kV
Corriente Asignada: 24 A
Current at Conductor Cross-section: 28 A
Overvoltage Category: III
Pollution Degree: 3
Power Loss per Pole: 0.7661 W
Resistance Value: 0.00133 Ω
Tensión Asignada UL: 300 V (Groups B,C), 600 V (Group D)
Corriente Asignada UL: 20 A (Groups B,C), 5 A (Group D)
Tensión Asignada CSA: 600 V (Groups B,C)
Corriente Asignada CSA: 20 A (Groups B,C)
Tensión Asignada ATEX (Ex e II): 440 V
Corriente Asignada (Ex e II): 19 A
Corriente con Puente (Ex e II): 17 A

Conexión y Dimensiones

Tecnología de Conexión: Push-in CAGE CLAMP®
Sección Nominal: 2,5 mm²
Conductor Rígido: 0,25 … 4 mm² / 22 … 12 AWG
Conductor Flexible: 0,25 … 4 mm² / 22 … 12 AWG
Longitud de Pelado: 10 … 12 mm / 0.39 … 0.47 pulgadas
Dirección del Cableado: Conexión frontal
Anchura: 5,2 mm / 0.205 pulgadas
Altura: 93,3 mm / 3.673 pulgadas
Profundidad desde Carril: 81,3 mm / 3.201 pulgadas
Temperatura de Servicio: -60 … +105 °C
Temperatura de Procesamiento: -35 … +85 °C

Homologaciones

EN 60947: DEKRA Certification B.V. (NTR NL 7941)
CSA C22.2 No. 158: DEKRA Certification B.V. (1536069)
UL 1059: Underwriters Laboratories Inc. (E45172)
ATEX: PTB 03 ATEX 1162 U (II2G Ex eb IIC Gb, IM2 Ex eb IMb)
AEx: UL 60079 (E185892 AEx eb IIC)
CCC: CNEX (2020312313000238 Ex eb IIC Gb, Ex eb I Mb)
EAC: RU C-DE.AM02.B.00127/19 (Ex e IIC Gb U)
INMETRO: TÜV Rheinland (TÜV 12.1307 U)
Marine ABS: EN 60947 (20-HG1941090-PDA)
Marine BV: EN 60947 (38586/B0 BV)
Marine DNV GL: TAE00001V2
RoHS: Compliant, No Exemption

Especificaciones Técnicas

WAGO modelo: 2002-3201

Características Generales

Borna de Paso Triple / 3 Niveles L/L/L / 6 Puntos Conexión / Push-in CAGE CLAMP® / 2.5 mm² / 24 A / 500 V / Aplicaciones Ex e II / Carril DIN 35x15 y 35x7.5
