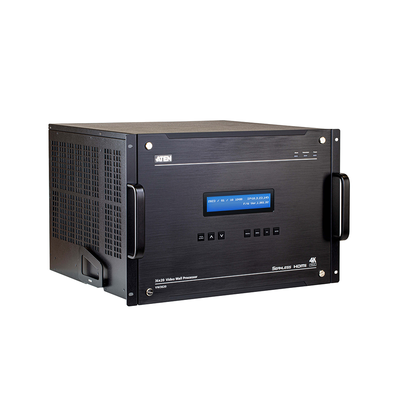

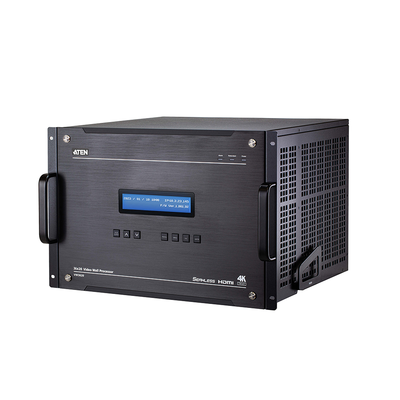

Procesador de videowall 4K modular de 7U diseñado para aplicaciones de misión crítica. Ofrece capacidad de entrada y salida para hasta 36 fuentes de entrada y 20 monitores con soporte para 4K@60 4:4:4 sin retrasos, modularidad y confiabilidad con ranuras intercambiables en caliente, fuentes de alimentación y CPU redundantes para un funcionamiento continuo, flexibilidad de visualización que permite recortar y superponer fuentes, además de personalizar con logotipos, colores y texto desplazable, y control avanzado mediante RS-232, Ethernet, panel frontal, GUI web o API RESTful con integración a sistemas ATEN y de terceros. Es ideal para centros de mando, seguridad pública, gobierno, digital signage, broadcast y educación, combinando potencia, escalabilidad y facilidad de mantenimiento para entornos exigentes.

Entrada de la tarjeta

• 7 x ranura, hasta 32 entradas 4K

Salida de la tarjeta

• 5 x ranura, hasta 20 salidas 4K

Función

• 2 x ranuras para tarjeta de función, también se puede utilizar como ranura de entrada

Entrada de video

• Interfaces: Depende de la placa de E/S insertada

Salida de video

• Interfaces: Salida local: 1x HDMI tipo A hembra (negro)

Control

• RS-232
  • Conector: 1 x DB-9 hembra (negro)
  • Configuraciones de pines de control de puerto serie:
  • Pin 2 = Tx, Pin 3 = Rx, Pin 5 = Gnd
  • Velocidad de transmisión: 19200, Bits de datos: 8, Bits de parada: 1, Paridad: No, Control de flujo: No
• Ethernet: Conector: 1 x RJ-45 Hembra
• USB: 3 x Teclado (TBD) / Ratón (TBD) / Actualización y almacenamiento de FW

Configuración EDID

• Modo EDID: Predeterminado / Puerto 1 / Remix / Personalizado (compatible con EDID Wizard)

Comunicación

• Puertos de conexión en cadena: RJ45 x2

Conectores

• Alimentación: 1 x toma de CA de 3 clavijas
• Alimentación (opcional): Redundancia, Fuente de alimentación intercambiable en caliente opcional

Alimentación

• Valores nominales de alimentación de entrada: 100-240 VAC; 50-60Hz; 10A

Consumo de energía

• AC110V: 573.4W: 2720BTU/h
• AC220V: 555.4W: 2636BTU/h

Nota:

• La medición en vatios indica el consumo de energía típico del aparato sin carga externa.
• La medición en BTU/h indica el consumo de energía del dispositivo cuando está totalmente cargado.

Condiciones medioambientales

• Temperatura de funcionamiento: 0 - 40°C
• Temperatura de almacenamiento: -20 - 60°C
• Humedad: 0 - 80% HR, sin condensación

Propiedades físicas

• Carcasa: Metal
• Dimensiones (LA x AN x AL): 48.20 x 45.80 x 30.98 cm (18.98 x 18.03 x 12.2 in.)
• Peso: 16.21 kg (35.7 lb)
• Altura de bastidor (espacios U): 7U

Contenido del paquete

• 1 x Procesador mural de vídeo modular VW3620 36 × 20
• 1 x módulo de alimentación
• 1 x cable de alimentación
• 1 x correa para cables
• 1 x manual de instrucciones
