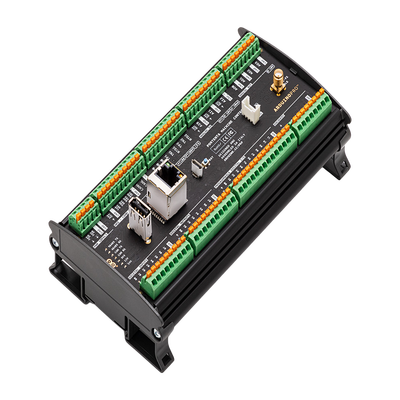

Controlador Industrial Arduino Portenta Machine Control / STM32H747XI Dual Cortex / 24V DC / 8 Entradas Digitales / 8 Salidas Digitales / 12 I/O Programables / 3 Entradas Analógicas / 4 Salidas Analógicas / 3 Canales Temperatura / CAN / Ethe

Especificaciones Técnicas

ARDUINO Modelo: Portenta Machine Control

El Arduino Portenta Machine Control es un controlador industrial profesional diseñado para aplicaciones de Industria 4.0 y automatización de máquinas. Basado en el microcontrolador STM32H747XI con núcleos duales Cortex-M7 a 480 MHz y Cortex-M4 a 240 MHz, ofrece un rendimiento computacional avanzado para control en tiempo real. Cuenta con 2 MB de memoria Flash, 1 MB de RAM, 8 MB SDRAM y 16 MB Flash QSPI para almacenamiento. El sistema incluye protección contra polaridad inversa, elementos de seguridad NXP SE0502 y está diseñado para operar en entornos industriales exigentes con rango de temperatura de -40°C a 85°C. Ideal para procesamiento de alimentos, fabricación de botellas de vidrio y aplicaciones de packaging industrial.

Características Generales

  • Microcontrolador: STM32H747XI Dual Cortex® (M7 480 MHz + M4 240 MHz)
  • Memoria: 2 MB Flash, 1 MB RAM, 8 MB SDRAM, 16 MB QSPI Flash
  • Alimentación: 24V DC ±20%
  • Temperatura Operación: -40°C a 85°C
  • Protección: Reverse polarity, ESD en todas las entradas/salidas
  • Elemento Seguridad: NXP SE0502 secure element
  • MTBF: 513,550 horas (58 años a 25°C)
Entradas y Salidas
  • Entradas Digitales: 8 canales (0-24V DC)
  • Salidas Digitales: 8 canales high-side switches (0.6A nominal, hasta 0.9A)
  • I/O Programables: 12 canales digitales programables
  • Entradas Analógicas: 3 canales (0-10V, 4-20mA, NTC con REF3330AIRSER 3V)
  • Salidas Analógicas: 4 canales (0-10V DC, 20mA max por canal)
  • Canales Temperatura: 3 canales (Termopares K/J, PT100)
  • Encoders: 2 canales ABZ (0-24V DC)
Comunicaciones
  • CAN: TJA1049T/3J (12V/24V DC), 5 Mbps, terminación 60Ω
  • RS-232/RS-422/RS-485: SP335ECR1-L, 20 Mbps RS-485, 1 Mbps RS-232
  • Ethernet: 10/100 con transformador onboard
  • USB: Full-speed USB-A, Half-speed micro-USB Type B
  • I2C: Grove connector con pull-ups 10kΩ
  • Wireless: WiFi®/Bluetooth® Low Energy con conector SMA 50Ω
  • RTC: PCF8563T/F4 con supercapacitor 100mF (48+ horas retención)
Especificaciones Eléctricas
  • Voltaje Entrada: 24V DC ±20%
  • Voltaje Máximo Absoluto: 35V
  • Corriente Salida 24V: 500mA máximo por pin
  • Corriente Salida Encoders: 2mA máximo
  • Protección Corriente: Latch/Retry configurable
  • Protección Kick-Back: Diodo Schottky PMEG6020ER 60V, 2A
  • Fusibles: PTC resettable 500mA en salidas 24V
Conectores
  • J4: Power Supply (24V IN, GND)
  • J5: HMI - Communication Protocols
  • J7: Temperature Probes
  • J9: Analog Input
  • J11: Analog Output
  • J3: Digital Inputs
  • J6: Digital Outputs
  • J8: Programmable Digital I/O
  • J10: Encoders
  • J15: USB A
  • J16: USB Micro
  • J17: Grove I2C
Temperatura
  • Front-Ends: MAX31855KASA+T (termopares), MAX31865ATP+T (PT100)
  • Termopares: K y J (non-grounded)
  • RTD: PT100 (2 y 3 wires)
  • Multiplexor: NX3L4053HR,115 y TMUX1511RSVR
  • Configuración: Software configurable por canal

*No conectar termopar y PT100 al mismo canal

Dimensiones y Certificaciones
  • Dimensiones: 170mm x 90mm x 50mm
  • CE: RoHS 2 Directive 2011/65/EU, LVD Directive 2014/35/EU
  • RoHS: Compliant con límites de sustancias peligrosas
  • REACH: Compliant con Regulation (EC) 1907/2006
  • Conflict Minerals: Sourced from conflict-free areas
  • FCC: Part 15 compliant


ARDUINO LLC
brand

Controlador Industrial Arduino Portenta Machine Control / STM32H747XI Dual Cortex / 24V DC / 8 Entradas Digitales / 8 Salidas Digitales / 12 I/O Programables / 3 Entradas Analógicas / 4 Salidas Analógicas / 3 Canales Temperatura / CAN / Ethe

Modelo: AKX-00032

Código SAT: 32151707

Precio final

MXN $9,607.16

IVA INCLUIDO ENTREGA INMEDIATA

1

Existencias

10

Garantía

3 Años
