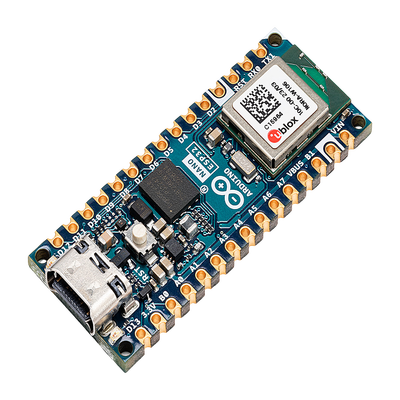

Placa Desarrollo Arduino Nano ESP32 / Microcontrolador ESP32-S3 Dual-Core 240 MHz / Wi-Fi 4 802.11 b/g/n + Bluetooth LE 5.0 / 16 MB Flash Externa + 8 MB PSRAM / Compatibilidad Arduino Cloud + MicroPython / USB-C + Conectividad IoT

Especificaciones Técnicas

ARDUINO Modelo: Nano ESP32

La placa Arduino Nano ESP32 representa la primera placa Arduino completamente basada en la arquitectura ESP32-S3, integrando el módulo NORA-W106-10B de u-blox®. Este desarrollo board está específicamente diseñado para aplicaciones IoT profesionales, ofreciendo conectividad dual Wi-Fi 4 y Bluetooth LE 5.0 con antena integrada. La arquitectura incluye un procesador Xtensa® LX7 dual-core operando a 240 MHz con 512 kB SRAM, 384 kB ROM y memoria RTC dedicada para operaciones de ultra bajo consumo. La placa incorpora 16 MB de memoria flash externa QSPI y 8 MB de PSRAM embebida, proporcionando capacidades extendidas para aplicaciones complejas. Compatible nativamente con Arduino Cloud y MicroPython, está optimizada para automatización del hogar, sensores IoT y diseños de baja potencia con consumos desde 7 μA en deep sleep.

Características Generales

  • Microcontrolador: ESP32-S3 (NORA-W106-10B module)
  • Arquitectura: Xtensa® Dual-Core 32-bit LX7
  • Frecuencia CPU: Hasta 240 MHz
  • Memoria SRAM: 512 kB
  • Memoria ROM: 384 kB
  • Flash Externa: 16 MB (QSPI)
  • PSRAM: 8 MB embebida
  • Conectividad: Wi-Fi 4 + Bluetooth LE 5.0
  • Antena: Integrada 2.4 GHz
  • Conector: USB-C®
  • Compatibilidad: Arduino Cloud, MicroPython
Desempeño y Comunicación
  • Wi-Fi Standard: IEEE 802.11 b/g/n
  • Velocidad Wi-Fi: Hasta 150 Mbps
  • Bluetooth: LE v5.0 (2 Mbps)
  • Potencia TX Wi-Fi: 17 dBm (20 dBm EIRP)
  • Potencia TX BLE: 7 dBm (10 dBm EIRP)
  • Sensibilidad RX Wi-Fi: -97 dBm
  • Sensibilidad RX BLE: -98 dBm
  • Rango Máximo: 500 metros
  • Protocolos: I2C, SPI, I2S, UART, TWAI®
Especificaciones Eléctricas
  • Voltaje Operación: 3.3 V
  • Alimentación VIN: 6-21 V (recomendado)
  • Alimentación USB: 4.8-5.5 V
  • Corriente GPIO: 40 mA source / 28 mA sink
  • Consumo Deep Sleep: 7 μA*
  • Consumo Light Sleep: 240 μA*
  • Temperatura Operación: -40°C to 105°C
  • Regulador: MP2322GQH step-down

*Solo ESP32-S3 SoC, otros componentes consumen adicional

Configuración de Pines
  • Digital Pins: 14 (D0-D13)
  • Analog Pins: 8 (A0-A7)
  • I2C Default: A4 (SDA), A5 (SCL)
  • SPI Default: D11 (COPI), D12 (CIPO), D13 (SCK)
  • UART Default: D0 (RX), D1 (TX)
  • Pines Power: 3V3, VIN, VBUS, GND
  • LED RGB: GPIO4 (Blue), GPIO45 (Green), GPIO46 (Red)
  • Botón Reset: PB1 hardware
Memoria y Sistema
  • SRAM RTC: 16 kB (low power)
  • RTC FAST: 8 kB
  • RTC SLOW: 8 kB
  • DMA Controller: Included
  • Timers: 52-bit system + 4x54-bit general
  • Watchdogs: 2x main system + 1x RTC
  • Interrupts: Todos GPIO configurable
  • ULP Coprocessor: Ultra Low Power
Dimensiones Físicas
  • Distancia Montaje H: 40.64 mm
  • Distancia Montaje V: 15.24 mm
  • Radio Orificios: R0.83 mm
  • Conector: USB-C CX90B-16P
  • Headers: 2x15 pines 2.54mm


ARDUINO LLC
brand

Placa Desarrollo Arduino Nano ESP32 / Microcontrolador ESP32-S3 Dual-Core 240 MHz / Wi-Fi 4 802.11 b/g/n + Bluetooth LE 5.0 / 16 MB Flash Externa + 8 MB PSRAM / Compatibilidad Arduino Cloud + MicroPython / USB-C + Conectividad IoT

Modelo: ABX-00092

Código SAT: 32151707

Precio final

MXN $633.53

IVA INCLUIDO ENTREGA INMEDIATA

1

Existencias

11

Garantía

3 Años
