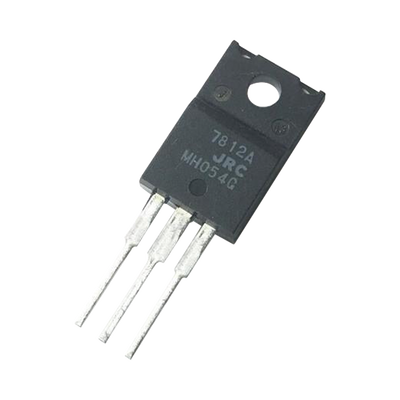

Transistor Regulador de 12 Vcc, 1.5 Amp., TO-220-3

Especificaciones Técnicas

Características Principales

  • Regulación precisa de 12 VCC
  • Corriente máxima de salida de 1.5 A
  • Encapsulado TO-220-3 para disipación térmica eficiente
  • Protección interna contra cortocircuitos
  • Protección térmica contra sobrecalentamiento
  • Compensación de área segura integrada
  • Diseñado para aplicaciones de potencia media

Especificaciones Técnicas

  • Tensión de entrada máxima: 35 V
  • Rango de temperatura de almacenamiento: -40 a +150 °C
  • Rango de temperatura de operación: -40 a +85 °C
  • Temperatura de unión operativa: -40 a +150 °C
  • Disipación de potencia (TO-220F): 16W (a ≤70°C)
  • Corriente de entrada típica: 4.3 mA (sin carga)
  • Coeficiente térmico de tensión de salida: -1.2 mV/°C
  • Rechazo de rizado: 61 dB (típico)
  • Ruido de salida: 75 μV (10Hz a 100kHz)
Tensión de Salida
  • VIN = 19V, IO = 0.5A: 11.5V a 12.5V
  • Variación con carga: 25 mV (0.005 a 1.5A)
  • Variación con tensión de entrada: 10 mV (14.5 a 30V)
Protecciones
  • Limitación interna de corriente
  • Protección contra sobrecalentamiento
  • Compensación de área segura
Condiciones Máximas
  • Tensión de entrada: 35V
  • Temperatura de almacenamiento: -40 a +150°C
  • Temperatura de operación: -40 a +85°C
  • Temperatura de unión: -40 a +150°C
  • Disipación de potencia: 16W (TO-220F, ≤70°C)
Rendimiento
  • Rechazo de rizado: 61 dB (típico)
  • Ruido de salida: 75 μV (10Hz a 100kHz)
  • Estabilidad: Requiere capacitor de salida de 0.1μF
  • Capacidad de carga: Hasta 1.5A con disipador adecuado

Aplicaciones Típicas

  • Regulación de tensión en fuentes de alimentación
  • Alimentación de circuitos digitales y analógicos
  • Fuentes de alimentación de baja tensión
  • Regulación local en placas de circuito
  • Sistemas de alimentación de potencia media
  • Aplicaciones industriales y de automatización

Consideraciones de Diseño

  • Requiere disipador térmico para corrientes >1A
  • Capacitor de entrada recomendado: 0.33μF
  • Capacitor de salida recomendado: 0.1μF
  • Conectar capacitores lo más cerca posible al regulador
  • Evitar largas trazas de alimentación
  • Considerar margen de voltaje en capacitores
  • Verificar disipación térmica en diseño final

Conexiones del Encapsulado TO-220-3

  • 1 (IN): Entrada de tensión no regulada
  • 2 (GND): Conexión a masa
  • 3 (OUT): Salida de tensión regulada

Tecnología

  • Proceso planar epitaxial bipolar
  • Construcción monolítica
  • Compensación interna de área segura
  • Protección contra condiciones extremas
SYSCOM
brand

Transistor Regulador de 12 Vcc, 1.5 Amp., TO-220-3

Modelo: NJM-7812-FA-ND

Código SAT: 32101600

Precio final

MXN $33.63

IVA INCLUIDO ENTREGA INMEDIATA

1

Existencias

14

Garantía

3 Años
