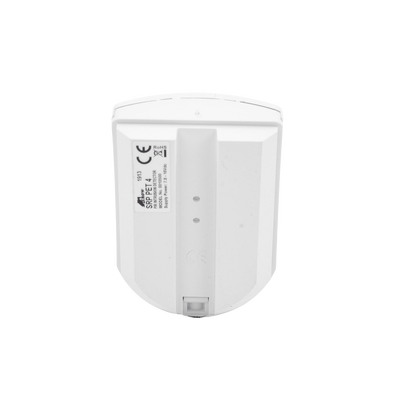

Conexiones

• Terminal 1: -12V GND
• Terminal 2: +12V
• Terminales 3-4: Relé NC
• Terminales 5-6: Tamper
• Terminal 7: Memoria

Instalación

• Montaje en pared o esquina
• Altura recomendada: 2.4 a 2.7 m
• Evitar exposición directa al sol
• Evitar corrientes de aire
• Evitar cambios bruscos de temperatura

Configuración

• DIP Switch 1: Memoria LED
• DIP Switch 2: Selección de entorno
• Potenciómetro: Ajuste de sensibilidad

Pruebas

• Tiempo de calentamiento: 1 minuto
• Realizar pruebas con área protegida vacía
• Período recomendado entre pruebas: 5 segundos
• Pruebas anuales recomendadas

Cobertura

• 52 zonas de detección
• 18 zonas largas, 16 intermedias, 10 cortas
• 2 zonas de arrastre
• Ángulo de cobertura: 105°

Garantía

1 año de garantía limitada. La garantía cubre defectos de fabricación y materiales. No cubre daños por instalación incorrecta, manipulación no autorizada o uso indebido.
