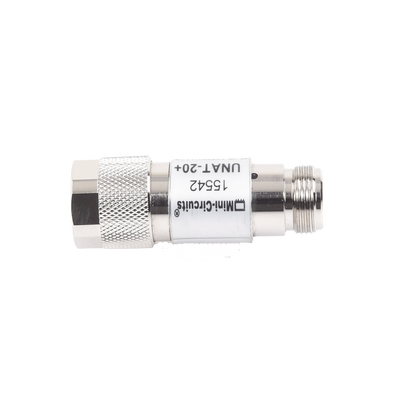

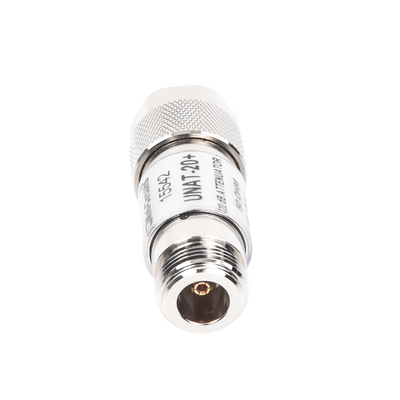

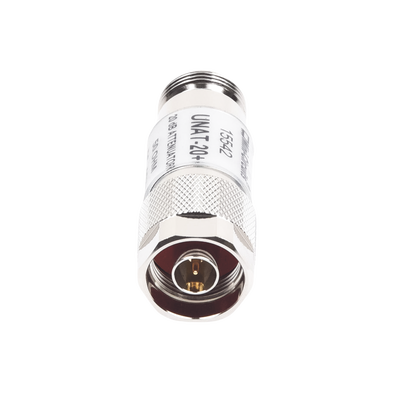

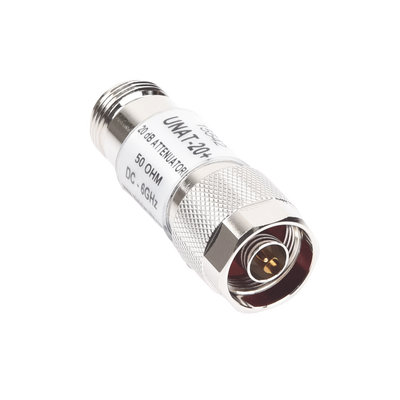

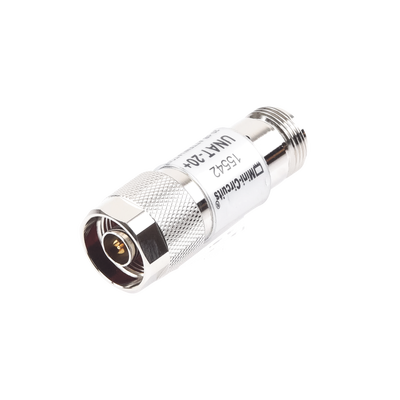

Name: Atenuador en Línea de 20 dB, 0.5 W, Conectores N Macho-Hembra, CD-6 GHz.
Brand: MINI CIRCUITS
SKU: 33898
Price: 1279.3 MXN
Availability: InStock

Características Principales

Atenuador de 20 dB para reducción precisa
Soporta hasta 0.5 W de potencia
Conectores tipo N macho-hembra
Rango de operación CD-6 GHz
Compatible con múltiples aplicaciones de radiofrecuencia

Especificaciones Eléctricas

Rango de frecuencia: DC-6000 MHz
Atenuación: 20±0.3 dB
Flatness: 0.45 dB (DC-3 GHz), 0.45 dB (3-4.5 GHz), 0.40 dB (4.5-6 GHz)
Potencia máxima: 0.5 W
VSWR: 1.75:1 (DC-3 GHz), 1.25:1 (3-4.5 GHz), 1.30:1 (4.5-6 GHz)

Especificaciones Mecánicas

Conectores: N-Type macho-hembra
Impedancia: 50Ω
Temperatura de operación: -45°C a 100°C
Temperatura de almacenamiento: -55°C a 100°C
Peso: 72.5 gramos

Aplicaciones

Ajuste de nivel de señal
Emparejamiento de impedancia
Sistemas de comunicación RF
Instrumentación de medición RF

Características Adicionales

Construcción rígida tipo unibody (CASE STYLE: FF779)
Disponibilidad inmediata
Bajo costo
Compliant con RoHS

Datos Típicos

Atenuación a 10 MHz: 20.00 dB
Atenuación a 1000 MHz: 20.21 dB
Atenuación a 6000 MHz: 19.74 dB
VSWR a 10 MHz: 1.00:1
VSWR a 6000 MHz: 1.29:1

Especificaciones Técnicas

Características Principales

Atenuador en Línea de 20 dB, 0.5 W, Conectores N Macho-Hembra, CD-6 GHz.
