Descripción

• Activación por DTMF
• Alimentación de 10V a 15V
• Cinco salidas con Relevador
• Clave de 3 dígitos, reprogramable por usuario vía DTMF
• Tonos audibles para reconocimiento de comandos
• Almacenamiento de estados para cortes en alimentación
• Reestablecimiento de clave de fábrica por DTMF y reseteo

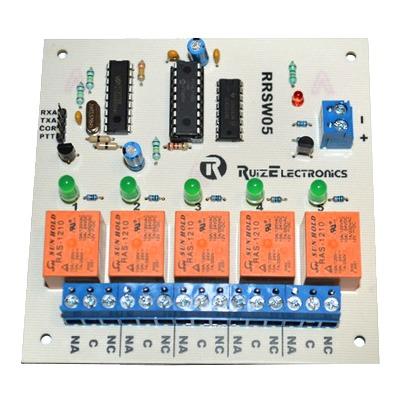

Tarjeta decodificadora de 5 zonas con salidas de relevador internos para 500 W. Cuenta con acuse de recibo para indicar que la tarjeta realizó la acción correcta de encendido o apagado de los equipos conectados. Es la forma más económica de controlar remotamente algún motor, sirena, estrobo, alarma, puerta, barrera vehicular, calefacción, refrigeración, alumbrado, repetidor, etc.

Funcionamiento

• Tiempo mínimo de duración del tono DTMF: 50ms
• Comando de 5 dígitos: [Clave 3 dígitos][Salida 1-5][Estado 0-1]
• Confirmación audible: 3 tonos (encendido), 1 tono largo (apagado)
• Cambio de clave: [Clave actual] + 99 + [Nueva clave]
• Reestablecimiento de fábrica: *58747 + reinicio dentro de 10 segundos
• Tiempo máximo entre dígitos: 4 segundos
• Modo pulso: [Clave][Salida][2] - Cambio temporal de 1 segundo
• Modo verificación: [Clave][Salida][5] - Confirma estado sin modificar

Conexiones

• RXA: Entrada de audio (Salida de audio de radio)
• TXA: Salida de audio (Entrada de audio de radio)
• NA: Normalmente Abierto
• C: Terminal Común
• NC: Normalmente Cerrado

Especificaciones Técnicas
