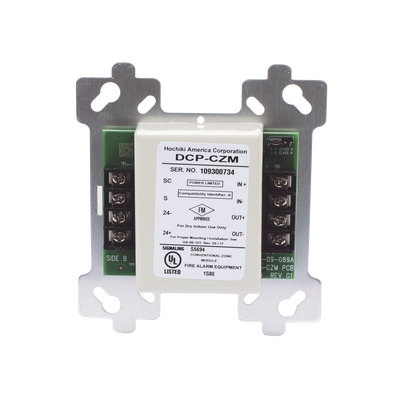

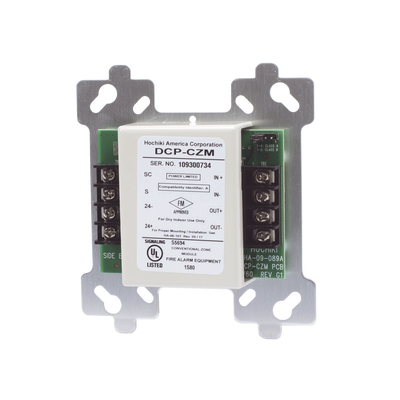

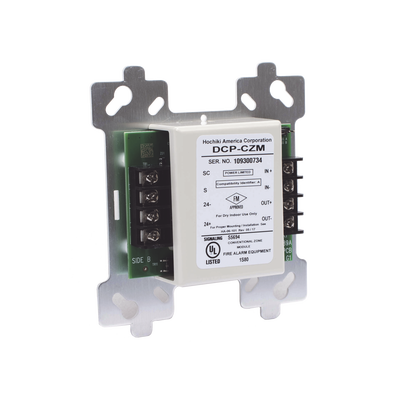

Name: Módulo De Entrada De Zona Convencional Para Caja 4", Clase A y B (0400-01840)
Brand: HOCHIKI
SKU: 70491
Price: 1379.68 MXN
Availability: InStock

Características Principales

Monitorea: Detectores de humo convencionales de 2 hilos a 24 VCC
Supervisión: Alimentación de fuente externa
Estados reportados: Normal, Abierto o Alarma
Requisito de alimentación: Fuente externa de 24 VCC
Compatibilidad: Lazos SLC Clase A o Clase B

Especificaciones Técnicas

Tensión de alimentación (S-SC): 25.3 ~ 39 VCC
Tensión auxiliar: 18.8 ~ 27.2 VCC
Consumo promedio (en línea S-SC): 670µA
Corriente de bucle de detector 2 hilos: 1mA Máx. en reposo
Corriente desde fuente auxiliar: 60mA Máx.
Resistencia EOL: 4.7K ohms
Cantidad máxima por bucle: 127
Umbral de alarma: <1.5K ohms
Umbral de circuito abierto: >10K ohms
Resistencia máxima de bucle: 50 ohms (longitud total del cable)

Condiciones de Operación

Temperatura: 0°C ~ 49°C (32°F ~ 120°F)
Humedad: 90% RH sin condensación

Certificaciones

UL 864 9th Edition Listed
California State Fire Marshal 3033215
UL Listed 1481

Dimensiones

4.2' Ancho x 4.7' Alto x 1.4' Profundidad

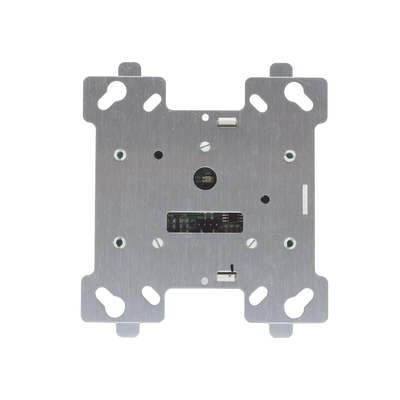

Instalación en caja eléctrica cuadrada de 4'

Compatibilidad

Con detectores convencionales
SLR, SIJ, SLK, SLV, DCD, DFE y SIH series
Protocolo DCP (Digital Communication Protocol)

Instalación

Direccionable mediante programador portátil
Dirección programable: 1 a 127
Máximo 127 dispositivos por bucle SLC
Máximo 25 detectores por zona

Características Adicionales

LED bicolor para indicación de estado

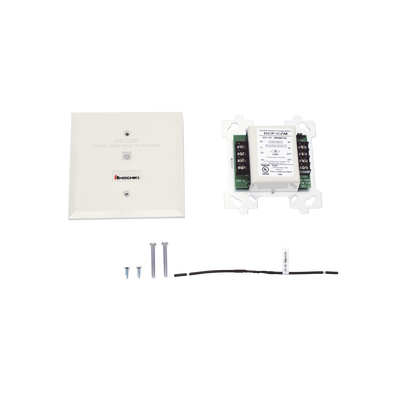

Suministrado con cubierta plástica
LED de monitoreo visible desde el exterior
Diseñado para sistemas analógicos direccionables
Comunicación confiable y rápida en emergencias

Aplicaciones

Sistemas de alarma contra incendios analógicos
Monitoreo de zonas con detectores convencionales
Sistemas con requerimientos UL 864 9th Edition
Instalaciones comerciales e industriales

Conexiones

Conector TB1 para conexión de alimentación
Conector TB2 para conexión de bucle SLC
Jumpers para configuración de cableado

Limitaciones

No mezclar dispositivos de alarma y supervisión en el mismo módulo
Limitado a 25 detectores convencionales por zona
Requiere configuración correcta de jumpers según tipo de cableado
