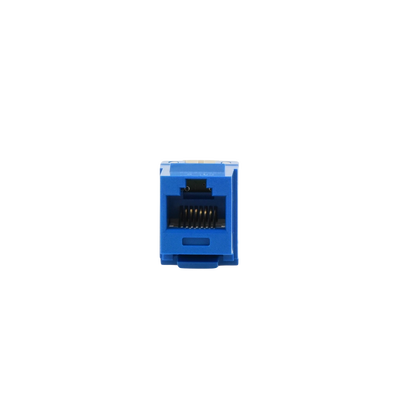

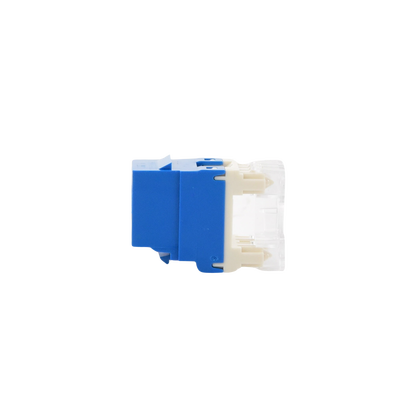

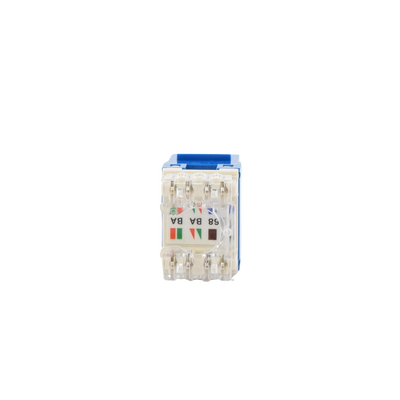

Conector Jack Estilo 110 (de Impacto), Tipo Keystone, Categoría 6, de 8 Posiciones y 8 Cables, Color Azul

Especificaciones Técnicas

Características principales

  • Categoría 6/Clase E
  • Terminación de impacto estilo 110
  • Esquema de cableado T568A/T568B
  • Módulo Keystone estándar
  • Cumple con RoHS

Especificaciones técnicas

  • Tipo: Módulo Jack de cobre
  • Color: Azul
  • Nivel de desempeño: Categoría 6/Clase E
  • Estilo de terminación: De impacto
  • Aplicación: Sin blindaje
  • Número de espacios modulares: 1
  • Número de puertos: 1
  • Tipo de módulo: Keystone
  • Tipo de jack: RJ45
  • Tipo de conexión: 110
  • Compatibilidad: 10BASE-T, 100BASE-T, 1000BASE-T
Construcción
  • Conductores: 8 posiciones, 8 cables
  • Calibre: 22-26 AWG
  • Impedancia: 100 ohmios
  • Material de contactos: Plata con 50 microinches de oro
Normas
  • ANSI/TIA-568-C.2
  • ISO 11801 Clase E
  • IEC 60603-7
  • IEC 60512-99-001
  • cULus Listed (UL 1863 y CAN/CSA-C22.2)
  • RoHS
Condiciones operativas
  • Temperatura: -10°C a 65°C
  • Ciclos PoE: 2500 ciclos con IEEE 802.3af/802.3at
Aplicaciones
  • Ethernet 10BASE-T, 100BASE-T y 1000BASE-T
  • 155 Mb/s ATM, 622 Mb/s ATM, 1.2 Gb/s ATM
  • Token Ring 4/16
  • Voz sobre IP (VoIP)
Pruebas y rendimiento
  • Resistencia de circuito: < 20 mΩ (durabilidad), < 40 mΩ (vibración, humedad, choque térmico)
  • Disturbio de contacto: < 5 microsegundos
  • Fuerza de acoplamiento: < 20 N
  • Ciclos de terminación: > 20
  • Ciclos de conexión: > 2500
  • Resistencia dieléctrica: 1000 V, 1 minuto
  • Resistencia de aislamiento: > 500 mΩ
Dimensiones
  • Ancho: 0.875' (22.23 mm)
  • Altura: 1.16' (29.50 mm)
  • Profundidad: 0.645' (16.38 mm)
Herramientas recomendadas
  • Herramienta de terminación: JR-PAN-2
  • Herramienta de impacto: PDT110
  • Herramienta de corte: CWST
  • Herramienta de pelado: CJAST
Contenido del empaque
  • 25 módulos empaquetados en contenedor
  • Código de color para identificación de esquemas T568A/T568B
Código de orden
  • NK688MBU: Módulo jack categoría 6 color azul
  • NK688M*-Q: Paquete de 25 módulos
  • NK6PC3**Y: Cables de conexión en pies
  • NK6PC1M^Y: Cables de conexión en metros
PANDUIT
brand

Conector Jack Estilo 110 (de Impacto), Tipo Keystone, Categoría 6, de 8 Posiciones y 8 Cables, Color Azul

Modelo: NK688MBU

Código SAT: 39121462

Precio final

MXN $156.43

IVA INCLUIDO ENTREGA INMEDIATA

1

Existencias

500+

Garantía

3 Años
