Características Principales

• Diseño eficiente para torres autosoportadas
• Compatible con línea SSV torre
• Construcción robusta con materiales de alta calidad
• Fácil instalación en obras complejas
• Optimizado para estabilidad estructural máxima

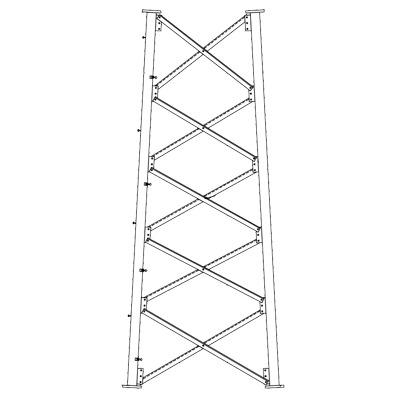

Especificaciones Técnicas

• Código de Fábrica: 6N62
• Tipo: Base para Torre Autosoportada
• Línea: SSV
• Construcción: Heavy Duty con bracing tubular
• Tratamiento: Galvanizado en caliente interior y exterior
• Componentes: Tubular Legs & Angle Braces

Dimensiones

• Altura: 20' (6.1m)
• Sección Base: 6N62
• Dimensiones: 2' - 6' (0.76m) Superior, 4' - 6¼' (1.38m) Inferior
• Tipo de Sección: Field Bolted Construction
• Diámetro Tubo: 2 3/8' O.D.

Notas de Instalación

• Incluye planos de ensamblaje y detalles de fundación estándar
• Requiere kit de puesta a tierra (ordenado por separado)
• Construcción soldada completamente (All-Welded Construction)
• Diseño modular con piezas estándar
• Requiere inspección de ingeniería para aplicaciones específicas

Combinaciones Comunes

• SSV100R90: 2W + 6N62
• SSV110R90: 1WB + 6N62
• SSV100R100: 2W + 6N62
• SSV110R100: 1WB + 6N62
• SSV100HD90: 3WN + 6N62

Información de Contacto

Para más información técnica o soporte de ingeniería:

• Teléfono: (309) 566-3000
• Fax: (309) 566-3079
• Sitio Web: www.rohnnet.com

Derechos de Autor

© 2011 ROHN PRODUCTS LLC

The Industry Standard
