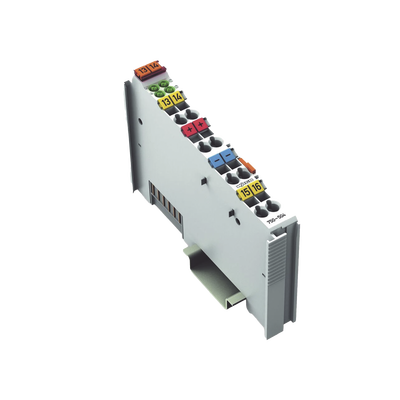

Name: Módulo de Salida Digital / 4 Canales / 24 V DC / 0,5 A por Canal / PNP / Protección Cortocircuito / Aislamiento 500 kV / IP20
Brand: WAGO
SKU: 226747
Price: 2690.53 MXN
Availability: InStock

WAGO modelo: 750-504

Módulo de salida digital de 4 canales diseñado para sistemas de automatización industrial WAGO-I/O-SYSTEM 750. Este módulo transmite señales de control desde el componente de automatización hacia actuadores conectados con una corriente de salida de 0,5 A por canal a 24 V DC. Cuenta con protección contra cortocircuito en todas las salidas y aislamiento galvánico de 500 kV entre sistema y campo. La arquitectura PNP (conmutación positiva) permite el control de cargas resistivas, inductivas y lámparas con una frecuencia de conmutación máxima de 1 kHz. Ideal para aplicaciones industriales que requieren interfaz digital robusta y confiable en entornos controlados.

Características Generales

Tipo: Módulo de salida digital
Canales: 4 salidas digitales
Tensión campo: 24 V DC (-25 … +30 %)
Corriente por canal: 0,5 A
Tipo señal: PNP (conmutación positiva)
Protección: Cortocircuito
Aislamiento: 500 kV sistema/campo
Frecuencia conmutación: 1 kHz máximo
Tipo carga: Resistiva, inductiva, lámpara
Indicadores: LED verde (A-D) estado DO 1-4

Especificaciones Eléctricas

Tensión alimentación sistema: 5 V CC
Consumo sistema (5V): 10 mA
Consumo campo (sin carga): 30 mA
Disipación energía inductiva: 0,3 J máximo
Anchura datos salida: 4 bits
Contactos potencia entrantes: 2
Contactos potencia salientes: 2
Corriente admisible contactos: 10 A

Físicas y Mecánicas

Anchura: 12 mm (0.472 in)
Altura: 100 mm (3.937 in)
Profundidad: 69.8 mm (2.748 in)
Profundidad desde carril: 62.6 mm (2.465 in)
Peso: 48.5 g
Material carcasa: Policarbonato; poliamida 6.6
Color: Gris claro
Montaje: Carril DIN-35
Interfaz cableado: Fija
Tecnología conexión: 8 x CAGE CLAMP®

Ambientales y Certificaciones

Temperatura operación: 0 … +55 °C
Temperatura almacenamiento: -40 … +85 °C
Protección: IP20
Humedad relativa: 95% sin condensación
Altitud operación: 0 … 2000 m
Grado ensuciamiento: 2 según CEI 61131-2
Resistencia vibración: 4g según CEI 60068-2-6
Resistencia choque: 15g según CEI 60068-2-27
Certificaciones: CE, UL, ATEX, IECEx, CCCEx, UKEx

Conexión de Conductores

Conductor rígido: 0.08 … 2.5 mm² / 28 … 14 AWG
Conductor flexible: 0.08 … 2.5 mm² / 28 … 14 AWG
Longitud pelado: 8 … 9 mm (0.31 … 0.35 in)
Conexión actuador: 2 x (2 conductores, 3 conductores)
Módulo distribución requerido: 750-614 para otros actuadores

Datos Comerciales

eCl@ss: 27-24-26-04
ETIM: EC001599
GTIN: 4045454582326
País origen: DE (Alemania)
Número arancel: 85371098990
RoHS: Compliant, With Exemption

Especificaciones Técnicas

WAGO modelo: 750-504

Características Generales

Módulo de Salida Digital / 4 Canales / 24 V DC / 0,5 A por Canal / PNP / Protección Cortocircuito / Aislamiento 500 kV / IP20
