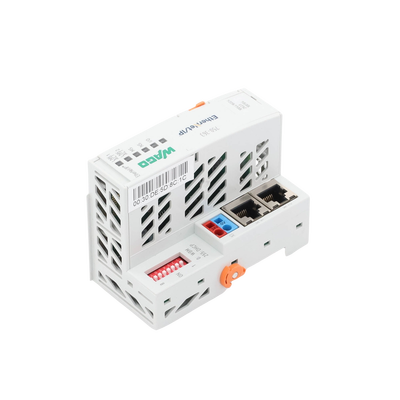

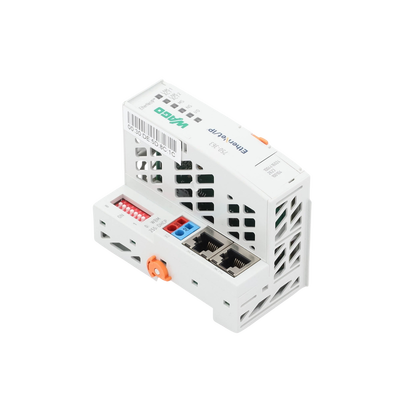

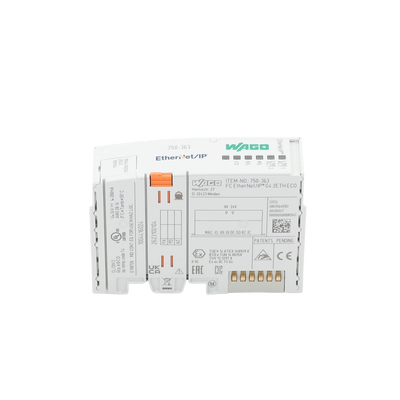

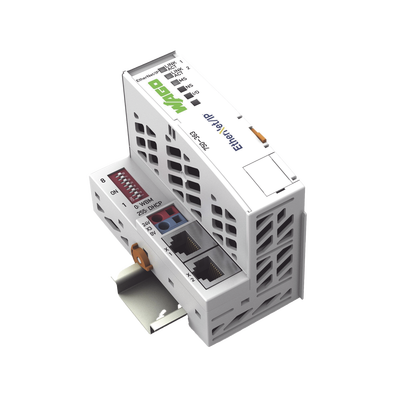

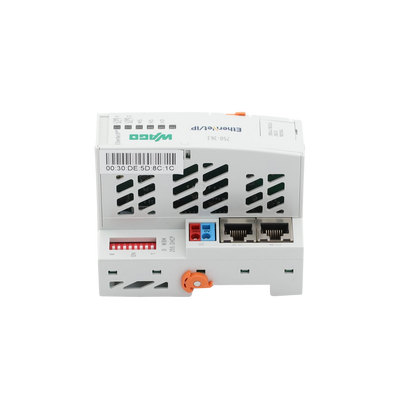

Acoplador de Bus de Campo EtherNet/IP / 4ª Generación ECO / 2x RJ-45 10/100 Mbit/s / Switch Integrado / Hasta 250 Módulos / IP20 / 24 VCC / Certificaciones ATEX IECEx

Especificaciones Técnicas

WAGO modelo: 750-363

El acoplador de bus de campo EtherNet/IP 750-363 de cuarta generación ECO permite la integración del sistema modular WAGO-I/O-SYSTEM en redes industriales EtherNet/IP. Este dispositivo cuenta con dos interfaces Ethernet 10/100 Mbit/s con switch integrado que facilitan el cableado en topología de línea sin necesidad de switches externos. Detecta automáticamente todos los módulos de E/S conectados y crea una imagen de proceso local con capacidad máxima de 1020 words de entrada y 1020 words de salida. Soporta protocolos estándar como HTTP(S), BootP, DHCP, DNS, SNTP, FTP(S) y SNMP, e incluye servidor web integrado para configuración y monitoreo. Diseñado para aplicaciones industriales exigentes, cuenta con certificaciones para áreas peligrosas (ATEX, IECEx) y aplicaciones marítimas.

Características Generales

  • Protocolo Principal: EtherNet/IP
  • Generación: 4ª Generación ECO
  • Interfaces Ethernet: 2 x RJ-45
  • Switch Integrado: Sí
  • Velocidad Transmisión: 10/100 Mbit/s
  • Módulos Máximos por Nodo: 250
  • Módulos sin Prolongación: 64
  • Imagen de Proceso: 1020 words entrada / 1020 words salida
  • Tipo de Protección: IP20
  • Montaje: Carril DIN-35
Comunicación y Red
  • Protocolos Soporte: HTTP(S), BootP, DHCP, DNS, SNTP, FTP(S), SNMP
  • Medio Transmisión: Par trenzado S-UTP; 100 Ω; cat. 5
  • Longitud Máxima Cable: 100 m
  • Rendimiento Transmisión: Clase D según EN 50173
  • Auto-MDI(X): Sí
  • Negociación Automática: Sí
  • Configuración IP: DIP switch para último byte, DHCP, BootP, estática
Eléctricas y Alimentación
  • Tensión Alimentación: 24 VCC (-25 … +30 %)
  • Consumo Energía (5V): 350 mA
  • Corriente Total Sistema: 700 mA
  • Corriente Entrada (24V): 280 mA típico
  • Eficacia Fuente: 90% típico a carga nominal
  • Aislamiento: 500 kV sistema/campo
  • Tecnología Conexión Alimentación: 2 x CAGE CLAMP®
  • Conductores: 0,08 … 2,5 mm² / 28 … 14 AWG
  • Longitud Pelado: 8 … 9 mm
Mecánicas y Físicas
  • Anchura: 49,5 mm
  • Altura: 96,8 mm
  • Profundidad: 71,9 mm
  • Profundidad desde Carril: 64,7 mm
  • Peso: 104,1 g
  • Material Carcasa: Policarbonato; poliamida 6.6
  • Carga Fuego: 1,453 MJ
  • Montaje: Carril DIN-35
  • Posición Montaje: Horizontal/Vertical
Ambientales y Certificaciones
  • Temperatura Operación: 0 … +55 °C
  • Temperatura Almacenamiento: -25 … +85 °C
  • Humedad Relativa: 95% sin condensación
  • Altitud Operación: 0 … 2000 m
  • Grado Ensuciamiento: 2 según CEI 61131-2
  • Vibración: 4g según CEI 60068-2-6
  • Choque: 15g según CEI 60068-2-27
  • CEM Inmunidad: EN 61000-6-2
  • CEM Emisión: EN 61000-6-3
  • Certificaciones: CE, ATEX, IECEx, UL, KC, EAC, UKCA
Indicadores y Conexiones
  • LED LINK/ACT: Verde - puertos 1-2
  • LED MS, NS: Rojo/Verde - estado nodo/red
  • LED I/O: Rojo/Verde/Naranja - estado bus datos
  • Conexión Comunicación: 2 x RJ-45 EtherNet/IP
  • Conexión Configuración: 1 x Conector macho 4 polos
  • Contaminantes H2S: 10 ppm a 75% HR
  • Contaminantes SO2: 25 ppm a 75% HR


WAGO
brand

Acoplador de Bus de Campo EtherNet/IP / 4ª Generación ECO / 2x RJ-45 10/100 Mbit/s / Switch Integrado / Hasta 250 Módulos / IP20 / 24 VCC / Certificaciones ATEX IECEx

Modelo: 750-363

Código SAT: 32151703

Precio final

MXN $10,783.49

IVA INCLUIDO ENTREGA INMEDIATA

1

Existencias

8

Garantía

3 Años
