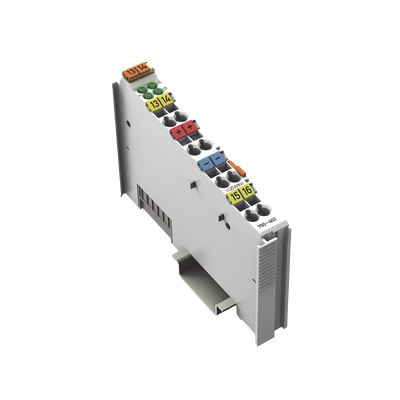

Name: Módulo Entrada Digital WAGO / 4 Canales 24 V DC / Filtro 3 ms / Aislamiento 500 kV / CAGE CLAMP® / IP20 / Carril DIN
Brand: WAGO
SKU: 226746
Price: 1655.51 MXN
Availability: InStock

WAGO modelo: 750-402

Módulo de entrada digital de 4 canales diseñado para sistemas de automatización industrial WAGO-I/O-SYSTEM 750. Este módulo recibe señales de control de dispositivos de campo como sensores, con características de conmutación positiva (PNP) y alimentación de 24 V DC. Cuenta con filtro de eliminación de ruido de 3 ms y separación galvánica entre niveles de campo y sistema de 500 kV. La conexión se realiza mediante tecnología CAGE CLAMP® que permite conductores rígidos y flexibles de 0.08 a 2.5 mm². Ideal para aplicaciones industriales que requieren alta confiabilidad y facilidad de instalación en carril DIN-35.

Características Generales

Tipo: Módulo de Entrada Digital
Canales: 4 entradas digitales
Tensión de Señal: 24 VCC
Conmutación: Positiva (PNP)
Filtro de Entrada: 3 ms
Aislamiento: 500 kV sistema/campo
Protección: IP20
Montaje: Carril DIN-35

Especificaciones Eléctricas

Corriente de Entrada por Canal: 4.5 mA (típico)
Rango Tensión Señal (0): -3 … +5 VCC
Rango Tensión Señal (1): 15 … 30 VCC
Anchura de Datos: 4 bits (máx.)
Tensión Alimentación Sistema: 5 VCC
Consumo Energía (5V): 7.5 mA
Tensión Alimentación Campo: 24 VCC (-25 … +30 %)
Contactos de Potencia: 2 entrantes, 2 salientes
Intensidad Admisible: 10 A

Datos Físicos y Mecánicos

Profundidad desde Carril: 62.6 mm (2.465 in)
Material Carcasa: Policarbonato; Poliamida 6.6
Color: Gris claro
Carga de Fuego: 1.246 MJ

Conexión y Montaje

Tecnología Conexión: 8 x CAGE CLAMP®
Conductor Rígido: 0.08 … 2.5 mm² / 28 … 14 AWG
Conductor Flexible: 0.08 … 2.5 mm² / 28 … 14 AWG
Longitud Pelado: 8 … 9 mm (0.31 … 0.35 in)
Tipo Montaje: Carril DIN-35
Interfaz Cableado: Fija
Posición Montaje: Horizontal/Vertical

Ambientales y Certificaciones

Temperatura Operación: 0 … +55 °C
Temperatura Almacenamiento: -40 … +85 °C
Humedad Relativa: 95% (sin condensación)
Altitud Operación: 0 … 2000 m
Resistencia Vibración: 4g según CEI 60068-2-6
Resistencia Choque: 15g según CEI 60068-2-27
Grado Ensuciamiento: 2 según CEI 61131-2
Certificaciones: CE, UL, ATEX, IECEx, CCCEx, UKEx

Indicadores y Contaminantes

LEDs Indicadores: 4 x verde (DI 1 … DI 4)
H2S Admisible (75% HR): 10 ppm
SO2 Admisible (75% HR): 25 ppm
CEM Inmunidad: EN 61000-6-2 (marítimas)
CEM Emisión: EN 61000-6-4 (marítimas)
RoHS: Compliant, With Exemption
Exenciones RoHS: 6(c), 7(a), 7(c)-I, 7(c)-II

Especificaciones Técnicas

WAGO modelo: 750-402

Características Generales

Módulo Entrada Digital WAGO / 4 Canales 24 V DC / Filtro 3 ms / Aislamiento 500 kV / CAGE CLAMP® / IP20 / Carril DIN
