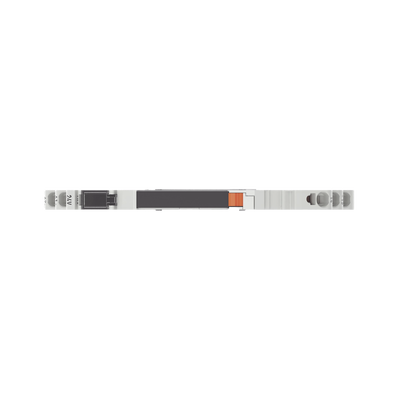

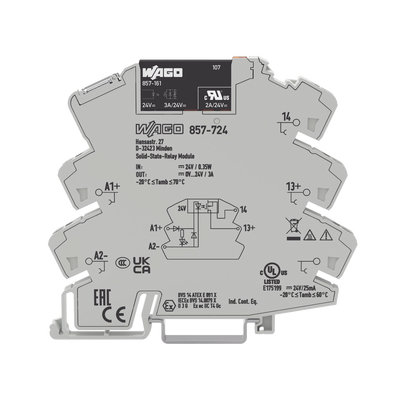

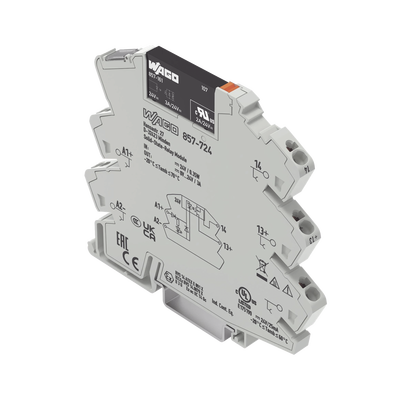

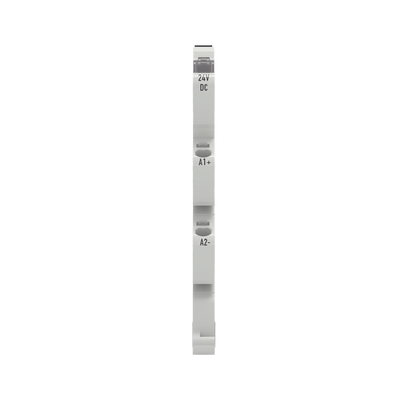

Name: Módulo Relé Solid-State / 24 VCC / 3 A / Push-in CAGE CLAMP® / LED Indicador Amarillo / IP20 / Montaje Carril DIN-35
Brand: WAGO
SKU: 226931
Price: 1183.62 MXN
Availability: InStock

WAGO modelo: 857-724

El módulo de relé de estado sólido WAGO 857-724 es un componente electrónico industrial diseñado para aplicaciones de conmutación de señales en redes de procesamiento. Este dispositivo ofrece aislamiento galvánico entre el circuito de control y el circuito de carga, con una capacidad de corriente continua de 3 A y tensión nominal de 24 VCC. Su construcción robusta incluye tecnología Push-in CAGE CLAMP® para conexiones rápidas y seguras, indicador LED amarillo para monitoreo de estado, y montaje en carril DIN-35. Ideal para aplicaciones en automatización industrial, control de procesos y sistemas donde se requiere conmutación rápida y confiable con tiempos de respuesta en microsegundos.

Características Generales

Tipo: Relé de Estado Sólido
Tecnología de Conexión: Push-in CAGE CLAMP®
Indicador de Estado: LED Amarillo
Color: Gris
Montaje: Carril DIN-35
Grado de Protección: IP20
Peso: 29.2 g
Carga de Fuego: 0.552 MJ

Circuito de Control

Tensión Nominal: 24 VCC
Rango Bajo: 0 … 10 V
Rango Alto: 18.8 … 31.2 V
Corriente Nominal: 10 mA

Circuito de Carga

Tipo: Conexión 2 Conductores
Corriente Continua: 3 A
Corriente de Irrupción: 15 A / 0.01 s
Tensión Nominal: 24 V
Rango Salida: 0 … 30 V
Caída de Tensión: ≤ 0.12 VDC
Corriente de Fuga: ≤ 1 µA
Corriente Conmutación: ≥ 50 µA
Tiempo Encendido: ≤ 100 µs
Tiempo Apagado: ≤ 600 µs
Frecuencia Conmutación: ≤ 350 Hz

Seguridad y Protección

Tensión Asignada: 300 V
Categoría Sobretensión: III
Grado Ensuciamiento: 2
Rigidez Dieléctrica: 3.51 kVrms
Aislamiento Control/Carga: Básico
Aislamiento Dispositivos: Reforzado
Clase Protección: IP20

Datos de Conexión

Conductor Rígido: 0.34 … 2.5 mm² / 22 … 14 AWG
Conductor Flexible: 0.34 … 2.5 mm² / 22 … 14 AWG
Conductor con Puntera: 0.34 … 1.5 mm² / 22 … 16 AWG
Longitud Pelado: 9 … 10 mm (0.35 … 0.39 in)

Requisitos Ambientales

Temperatura Operación: -20 … +70 °C
Temperatura Almacenamiento: -40 … +70 °C
Temperatura Procesamiento: -25 … +50 °C
Humedad Relativa: 5 … 85% (sin condensación)
Altitud Máxima: 2000 m

Normas y Certificaciones

EN 61000-6-2 Compatibilidad Electromagnética
EN 61000-6-3 Emisiones Electromagnéticas
EN 61373 Pruebas de Vibración y Choque
EN 61010-2-201 Seguridad Eléctrica
UL 508 Controladores Industriales
DNV Certificación Marina
ATEX Ambientes Explosivos
IECEx Certificación Internacional
CCC Certificación China
UKEx Certificación Reino Unido

Datos Comerciales

eCl@ss: 27-26-15-03
ETIM: EC001504
PU: 25 (1) UDS
Embalaje: Box
Origen: CN
GTIN: 4045454835552
Arancel: 85365005000

Especificaciones Técnicas

WAGO modelo: 857-724

Características Generales

Módulo Relé Solid-State / 24 VCC / 3 A / Push-in CAGE CLAMP® / LED Indicador Amarillo / IP20 / Montaje Carril DIN-35
