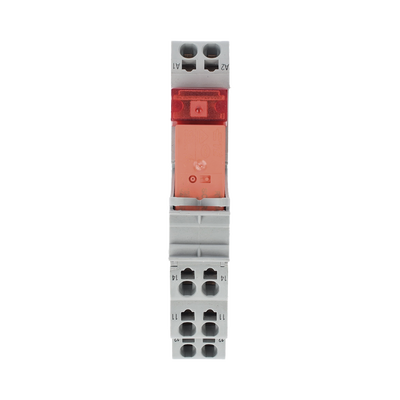

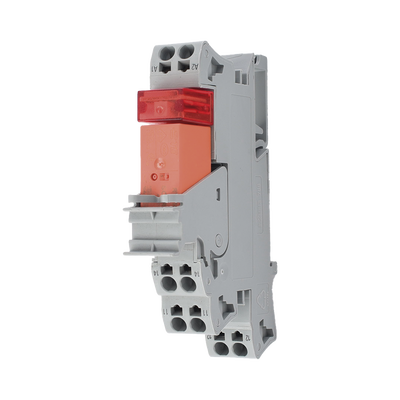

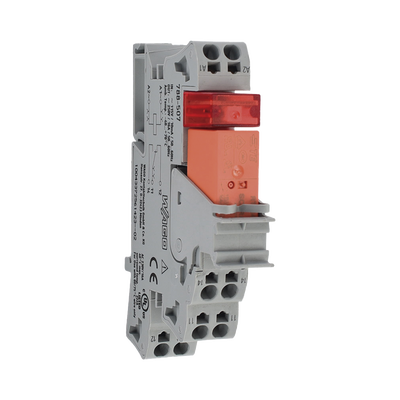

Módulo con Relé / 115V AC / 16A Permanente / 1 Inversor / LED Rojo / Push-in CAGE CLAMP® / Montaje Carril DIN / IP20

Especificaciones Técnicas

WAGO Modelo: 788-507

Módulo con relé de 1 inversor diseñado para aplicaciones de control industrial con tensión nominal de 115V AC. Ofrece una corriente permanente límite de 16A y capacidad de conmutación de 4000VA en carga resistiva. Equipado con tecnología Push-in CAGE CLAMP® para conexiones rápidas y seguras con conductores de 0.34-2.5mm². Incluye indicador LED rojo para visualización de estados y está diseñado para montaje en carril DIN de 35mm. Certificado según normas EN 61010-2-201, EN 61810-1, UL 508 y DNV para aplicaciones marinas.

Características Generales

  • Tensión Nominal: 115V AC
  • Corriente Permanente: 16A
  • Tipo de Relé: 1 inversor
  • Indicador: LED rojo
  • Tecnología Conexión: Push-in CAGE CLAMP®
  • Montaje: Carril DIN-35
  • Grado Protección: IP20
  • Color: Gris
Especificaciones Eléctricas
  • Tensión Entrada: 115V AC ±10%
  • Corriente Entrada: 8 mA
  • Material Contacto: AgNi 90/10
  • Corriente Irrupción: 30A / 4s (AC)
  • Tensión Conmutación: 250V AC máx.
  • Potencia Conmutación: 4000 VA (resistiva)
  • Capacidad Conmutación: AC-15: 6A/250V, DC-13: 2A/24V
  • Carga Mínima: 12V / 10 mA
  • Tiempo Establecimiento: 10 ms
  • Tiempo Caída: 35 ms
  • Duración Rebote: 6 ms
  • Vida Eléctrica: 30,000 operaciones
  • Vida Mecánica: 5,000,000 operaciones
  • Frecuencia Conmutación: 6 min⁻¹ (con carga), 600 min⁻¹ (sin carga)
Físicas y Eléctricas
  • Alimentación: 115V AC
  • Temp. Operación: -40°C to +70°C (-40°C to +40°C UL)
  • Conductores: 0.34-2.5mm² (22-14 AWG)
  • Longitud Pelado: 9-10 mm
  • Tensión Choque: 4 kV
  • Rigidez Dieléctrica: 5 kVrms (control/carga)
  • Grado Ensuciamiento: 3
Normativas y Certificaciones
  • EN 61010-2-201
  • EN 61810-1
  • EN 61373
  • UL 508 (máx. 40°C)
  • DNV Certification
  • RoHS Compliant (With Exemption 7a)
  • SCIP Notifications (todos países UE)


WAGO
brand

Módulo con Relé / 115V AC / 16A Permanente / 1 Inversor / LED Rojo / Push-in CAGE CLAMP® / Montaje Carril DIN / IP20

Modelo: 788-507

Código SAT: 32151703

Precio final

MXN $513.08

IVA INCLUIDO ENTREGA INMEDIATA

1

Existencias

38

Garantía

3 Años
