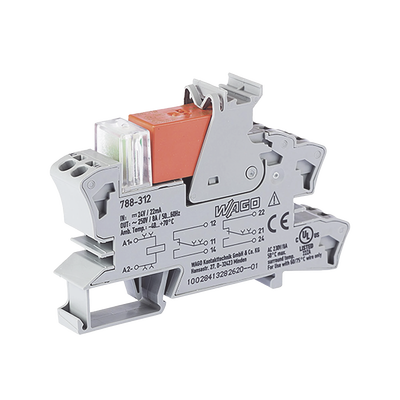

Name: Módulo con Relé / 24 VCC / 2 Inversores / 8 A Corriente Continua / Montaje Riel DIN 15 mm / Indicador LED Rojo / Push-in CAGE CLAMP
Brand: WAGO
SKU: 226934
Price: 497.7 MXN
Availability: InStock

WAGO modelo: 788-312

Módulo con relé industrial de alta precisión diseñado para aplicaciones de control eléctrico con tensión nominal de 24 VCC. Este dispositivo cuenta con dos inversores independientes que permiten el control de circuitos de carga con capacidad de corriente continua de hasta 8 A. Fabricado con tecnología Push-in CAGE CLAMP® para conexiones rápidas y seguras, incluye indicador LED rojo para visualización de estados operativos. El diseño compacto de 15 mm de ancho permite montaje eficiente en riel DIN-35, ideal para instalaciones en cuadros eléctricos y paneles de control industriales donde el espacio es limitado.

Características Generales

Tensión Nominal: 24 VCC
Número de Inversores: 2
Corriente Continua: 8 A
Ancho de Montaje: 15 mm (0.591 in)
Indicador de Estado: LED Rojo
Tecnología de Conexión: Push-in CAGE CLAMP®
Material de Contacto: AgNi 90/10
Montaje: Riel DIN-35

Circuito de Control

Tensión Nominal de Entrada: 24 VCC
Rango de Tensión: ±10%
Corriente Nominal de Entrada: 19 mA
Tiempo de Establecimiento: 8 ms (típico)
Tiempo de Caída: 13 ms (típico)
Duración de Rebote: 10 ms (típico)
Frecuencia de Conmutación: 6 min⁻¹ (con carga) / 1200 min⁻¹ (sin carga)

Circuito de Carga

Corriente Límite de Servicio Continuo: 8 A
Corriente de Irrupción (Resistiva): 15 A / 4 s (máx.)
Tensión de Conmutación: 250 V AC (máx.)
Potencia de Conmutación: 2000 VA AC (resistiva)
Capacidad de Conmutación: AC-15: 3 A / AC 250 V; DC-13: 2 A / DC 24 V
Carga Mínima Recomendada: 12 V / 10 mA
Vida Eléctrica: 10,000 operaciones (NO; carga resistiva; 23°C)
Vida Mecánica: 30,000,000 operaciones

Físicas y Eléctricas

Alimentación: 24 VCC
Temp. Operación: -40°C a +70°C (-40°F a +158°F)
Temp. Almacenamiento: -40°C a +70°C
Grado de Protección: IP20
Tensión Asignada: 250 V
Tensión de Choque: 4 kV

Conexiones

Tecnología: Push-in CAGE CLAMP®
Conductor Rígido: 0.34 - 2.5 mm² (22 - 14 AWG)
Conductor Flexible: 0.34 - 2.5 mm² (22 - 14 AWG)
Longitud de Pelado: 9-10 mm (0.35-0.39 in)
Sección Transversal: 2.50 mm²

Seguridad y Normativas

Rigidez Dieléctrica Control/Carga: 5 kVrms (CA, 1 min)
Rigidez Dieléctrica Contacto Abierto: 1 kVrms (CA, 1 min)
Rigidez Dieléctrica Carga/Carga: 2.5 kVrms (CA, 1 min)
Normas: EN 61010-2-201, EN 61810-1, EN 61373, UL 508
Certificación UL: E175199 Vol.1 Sec.6
RoHS: Compliant, No Exemption

Especificaciones Técnicas

WAGO modelo: 788-312

Características Generales

Módulo con Relé / 24 VCC / 2 Inversores / 8 A Corriente Continua / Montaje Riel DIN 15 mm / Indicador LED Rojo / Push-in CAGE CLAMP
